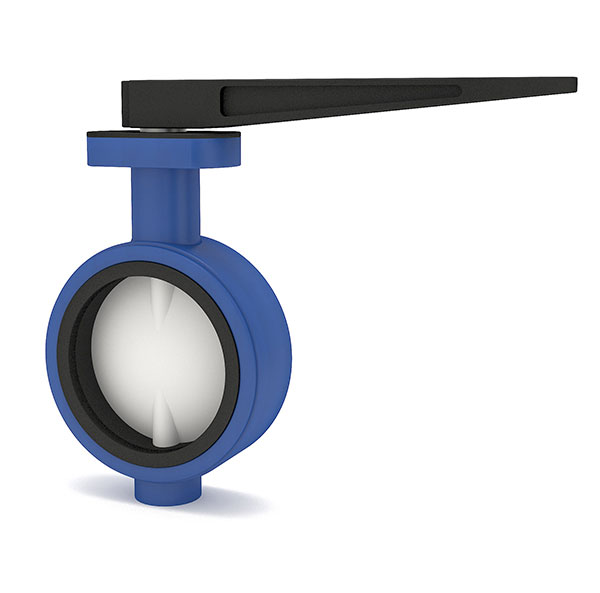

Затворы поворотные дисковые запорно-регулирующие с симметричным диском UN-B1

Описание

Данные модели затворов были специально разработаны для работы в особо тяжелых условиях, подразумевающие высокие температуры, многочисленность количества циклов срабатывания, присутствие агрессивных сред и прочее. Они обладают симметрично расположенным диском и отличаются наличием эластомерных седел, являющихся мягким уплотнением. Управление ручное, типа «рукоятка», либо электро- и пневмопривод.

Материал изготовления: для корпуса используется углеродистая или нержавеющая сталь (может с содержанием молибдена), серый чугун (либо марка чугуна с шаровидным графитом). Для изготовления штока используется легированная или нержавеющая сталь; для седла – силикон, ЭПДМ, нитрил или гипалон.

Варианты исполнения корпусов

  1. DN 40-80 без фланцевых проушин
  2. DN 100-300 - с двумя проушинами для монтажа
  3. DN 350-600 - количество монтажных проушин равно четырем
  4. DN 800-1200 - на корпусе вместо четырех проушин имеются глухие резьбовые отверстия

Кроме того, внутреннее покрытие корпуса, выступающее в качестве уплотнения, может выпускаться как в съемном варианте, так и в монолитном. Причем само уплотнение двунаправленное, прекрасно и без протечек выдерживает давление от ноля до номинального.

Основные рабочие среды

  • агрессивные: кислоты и щелочи, аммиак и нефтепродукты, углеводороды и природный газ, морская вода и спирты
  • неагрессивные среды: воздух, пар, вода, газообразный аммиак и нефтепродукты, кокосовый и природный газ

Характеристики

Изготовление и поставка

по ТУ 3741-005-54787367-2013



Тип конструкции

Затворы со съемным или монолитным седлом из эластомера и симметричным диском без покрытия



Диаметр номинальный

DN 40 - DN 1200
Давление номинальное: PN 6, 10 для затворов DN 40 - DN 1200 PN 16 для затворов DN 40 - DN 600



Температура рабочей среды

до +200 °С (в зависимости от материала конструкции)



Управление

  • ручное – рукоятка - DN 40 - DN 250
  • ручное – через редуктор - DN 40 - DN 1200
  • электро или пневмопривод - DN 40 - DN 1200



Тип седла

  • заменяемое для DN 40 - DN 600 PN 6, 10
  • монолитное для DN 40 - DN 1200 PN 6, 10, 16



Класс герметичности

ГОСТ Р 54808-2011- класс А



Присоединение

Присоединение бесфланцевое стяжное, между фланцами трубопровода. Присоединительные фланцы трубопровода стальные приварные по ГОСТ 12820-80 или ГОСТ 12821-80.   Присоединительные размеры и размеры уплотнительных поверхностей фланцев трубопровода – по ГОСТ 12815, исполнение 1, ряд 2.



Установочное положение

любое, кроме положения «электроприводом вниз» для электроприводных затворов



Направление подачи рабочей среды

любое



Скорость потока рабочей среды

  • для газообразной среды - 80м/с
  • для жидкой среды - 5м/с



Расходная характеристика затворов

Равнопроцентная, при углах открытия диска от 20º  до 70º . Характеристика потока приведена на рисунке 1. При углах открытия до 60º  -70º затворы могут использоваься для дросселирования потока рабочей среды.



Пропускная способность затворов Kv м3/ч

В зависимости от степени открытия (угла поворота диска), приведена в таблице 1.



Значение крутящего момента на штоке

В соответствии с таблицей 2.



Показатели надежности

Приведены в таблице 3.



Климатическое исполнение

У, УХЛ, Т, ТМ, ТВ по ГОСТ 15150-69

Стандартный материал конструкции

  • корпус: серый чугун/чугун с шаровидным графитом/углеродистая сталь/нержавеющая сталь/нержавеющая сталь с содержанием молибдена
  • диск: чугун с шаровидным графитом/углеродистая сталь/нержавеющая сталь/нержавеющая сталь с содержанием молибдена и другие сплавы шток: легированная сталь/нержавеющая сталь
  • седло:ЭПДМ/Витон/Нитрил/Неопрен/Гипалон/Силикон*

*исполнение затвора с седлом из силикона только на PN 6

Основные рабочие среды

  • неагрессивные: воздух, вода, пар, природный газ и газообразные нефтепродукты, газообразный аммиак, коксовый
  • агрессивные: аммиак, кислоты, щелочи, нефть, нефтепродукты, природный газ, углеводороды, спирты, морская вода.

Таблицы

Пропускная способность затворов–Kv м3/час

DN

Угол поворота диска затвора, град.

10

20

30

40

50

60

70

80

90

40

0,87

3,42

7,71

13,7

22, 3

35,1

56,6

76,3

105

50

1,71

4,28

11,1

22,3

42,1

60,8

98,5

141

195

65

3,42

6,85

18,9

31,7

56,6

92,5

165

226

312

80

4,28

11,1

25,7

49,7

92,5

139

234

315

435

100

7,71

18,1

44, 6

79,1

139

240

396

547

754

125

12,9

24,9

69,4

133

234

407

666

917

1260

150

18,9

40,3

98,1

196

345

601

1060

1350

1870

200

30,9

77,1

171

347

577

1010

1580

2270

3130

250

48,8

110

316

503

904

1580

2320

3420

4890

300

70,3

171

342

698

1250

2230

3260

4920

7030

350

90,1

214

437

846

1600

2610

4090

6300

9000

400

116

280

564

1180

1980

3320

5260

8100

11600

500

184

462

898

1880

3030

5310

8350

13000

18400

600

251

642

1230

2410

4440

7550

12100

17600

25100

800

446

1160

2260

4560

8230

12860

20300

31250

44600

1000

713

1850

3570

7130

12800

20700

33500

49900

71300

1200

1007

2618

5034

10070

18100

29200

43300

70500

100700
